Navegación
- Introducción
- Módulos
- Tensión de Rotura y Alargamiento de Rotura
- Resistencia al Desgarre
- Dureza
- Resiliencia
- Deformaciones Permanentes en Compresión
- Deformaciones Permanentes en Tracción
- Resistencia a la Fatiga por Flexión
- Propiedades Dinámicas
- Relajamiento de Tensiones y Fluencia
- Coeficiente de Poisson
- Regresar a Propriedades Físicas
- Regresar a Propiedades de los Cauchos Vulcanizados
- Regresar a Caucho (Hule)
- Regresar a CTBorracha SP
Resistencia al Desgarre
Resistencia al Desgarre
La resistencia al desgarre es una característica del caucho que es muy importante en diversas aplicaciones, a saber, en artefacto de paredes finas como, por ejemplo: membranas, diafragmas, fuelles, tapetes, cámaras de aire, etc. La determinación de la resistencia al rasgo es efectuada en extensómetros, utilizando muestras adecuadas para el efecto. Hay diversas normas internacionales que describen y especifican este tipo de ensayos. El tipo de muestra y las condiciones de prueba constituyen las principales diferencias entre los diversos estándares.
La resistencia al desgarre, se exprime en unidades de fuerza por milímetro de espesor del caucho (N/mm).
Conversiones: 1N/mm = 0.10197 kgf/mm y 1 kgf/mm = 9.80665 N/mm.
Existen variados tipos de muestras relativos a los estándares ASTM y ISO (Figura 42):

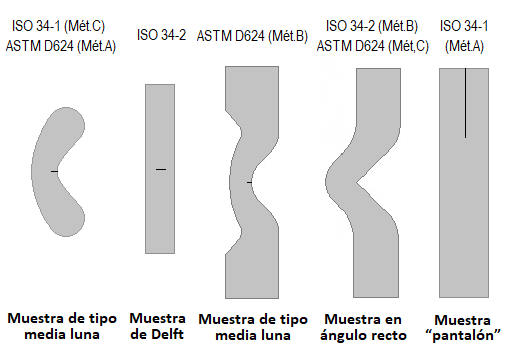

Fig. 42 – Tipos de muestras de prueba para determinación de la resistencia al desgarre

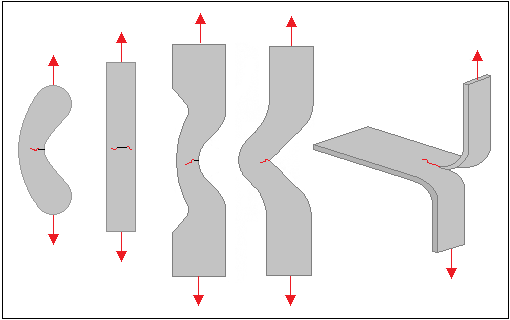

En la Figura 43 se brinda una idea de cómo son los ensayos de las muestras. En las muestras se puede hacer, o no, un corte, con un dispositivo adecuado, en donde se va a iniciar el desgarre. En rojo se indica la manera, aleatoria, de cómo avanza en desgarre, bajo el efecto de la fuerza aplicada.
Fig. 43 – Prueba de resistencia al desgarre: progresión del desgarre en los varios tipos de muestras

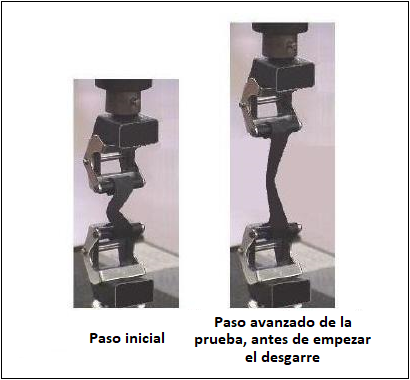

En la Figura 44 se enseñan dos pasos de la prueba de desgarre de una muestra tipo ángulo recto. En la figura de la izquierda, el inicio de la prueba y, en la figura de la derecha, un paso avanzado del mismo, aun antes del inicio del desgarre. La fuerza de desgarre en Newton, es dividida por el espesor de la muestra en milímetros (o en otras unidades adecuadas como, por ejemplo, kgf/mm o libras fuerza por pulgada).
Fig. 44 – Pasos de la prueba de resistencia al desgarre, con muestras de tipo ángulo recto
Para esta propiedad, los valores del orden de los 50 N/mm, se pueden considerar elevados para la generalidad de los cauchos (NR, CR, EPDM, TMQ), valores del orden dos los 15 N/mm se deben considerar como comunes. Para el caucho de poliuretano, valores alrededor de 140 N/mm se consideran elevados y valores de 80 N/mm se deben considerar valores comunes.
Normas aplicables: ISO 34-1 y ASTM D624 (Ver Anexo A)
