Borrachas



Tipos de Borracha. Nomenclatura.

As normas ISO 1629:1995 (com duas emendas) e ASTM D1418-10 estabelecem a nomenclatura para os diversos tipos de elastómeros. Assim, temos:

  • M – borrachas com cadeia principal saturada;
  • N – borrachas que contêm azoto na cadeia polimérica;
  • O – borrachas que contêm oxigénio na cadeia principal;
  • R – borrachas com cadeia principal insaturada;
  • Q – borrachas que contêm silício na cadeia principal;
  • T – borrachas que contêm enxofre na cadeia principal;
  • U – borrachas que contêm carbono, oxigénio e azoto na cadeia principal.

O grupo de elastómeros classificados como FPM na norma ISO abarca os elastómeros classificados como FKM, FFKM e TFE/P na norma ASTM e, relativamente a este grupo de elastómeros, adoptaremos esta nomenclatura, por mais selectiva.

Nomenclatura Borrachas tipo “M”
ISO ASTM
ACM ACM Homopolímeros, copolímeros ou terpolímeros de ésteres de acrilato
AEM AEM Terpolímero de acrilato de metilo, etileno e um monómero carboxílico
CM CM Polietileno clorado
CSM CSM Polietileno clorosulfonado
EPDM EPDM Terpolímero de etileno, propileno e um dieno em cadeia lateral
EPM EPM Copolímero de etileno e propileno
FPM FKM, FFKM, TFE/P Borrachas que contêm flúor, alquil flúor ou flúor alcoxi na cadeia principal
Nomenclatura Borrachas tipo “O”
ISO ASTM
CO CO Homopolímero de epiclorohidrina
ECO ECO Copolímero de epiclorohidrina e óxido de etileno
GECO GECO Terpolímero de epiclorohidrina, óxido de etileno e um monómero saturado
Nomenclatura Borrachas tipo “R”
ISO ASTM
BIIR BIIR Copolímero de isobutileno e isopreno bromado
BR BR Homopolímero de butadieno
CIIR CIIR Copolímero de isobutileno e isopreno clorado
CR CR Homopolímero de cloro-butadieno
HNBR ABR Copolímero de acrilonitrilo butadieno hidrogenado
IIR IIR Copolímero de isobutileno e isopreno
IR IR Homopolímero de isopreno
NBR NBR Copolímero de acrilonitrilo butadieno
NR NR Homopolímero de isoprene (borracha natural)
SBR SBR Copolímero de estireno e butadieno
XNBR XNBR Copolímero de acrilonitrilo butadieno carboxilado
Nomenclatura Borrachas tipo “Q”
ISO ASTM
FMVQ FVMQ Flúor vinil metil silicone
MFQ FMQ Flúor metil silicone
MPQ PMQ Metil fenil silicone
MPVQ PVMQ Metil fenil vinil silicone
MQ MQ Metil silicone
MVQ VMQ Metil vinil silicone
Nomenclatura Borrachas tipo “U”
ISO ASTM
AU AU Ésteres de poliuretano
EU EU Éteres de poliuretano
Nomenclatura Borrachas tipo “T”
ISO ASTM
OT T Borracha de polissulfureto, com grupos R ≠ – CH2–CH2 – entre as ligações polissulfídicas.
EOT Borracha de polissulfureto, com grupos R = – CH2–CH2 – e ocasionalmente outros grupos R’ entre as ligações polissulfídicas.

Como vimos na “Síntese Histórica”, somente a partir da II Guerra Mundial e mais intensamente nos anos 50, foram desenvolvidos vários tipos de borrachas sintéticas. Os aperfeiçoamentos e desenvolvimentos que se seguiram até aos dias de hoje colocaram ao dispor dos técnicos da borracha, um leque de borrachas sintéticas cujo espectro, numa representação gráfica temperatura máxima de serviço em função da resistência ao óleo IRM N.º 3, cobre, em elevado grau, as exigências técnicas actuais (Figura 1). Em muitos casos, a melhor solução técnica comporta, não um só polímero, mas uma mistura de polímeros.

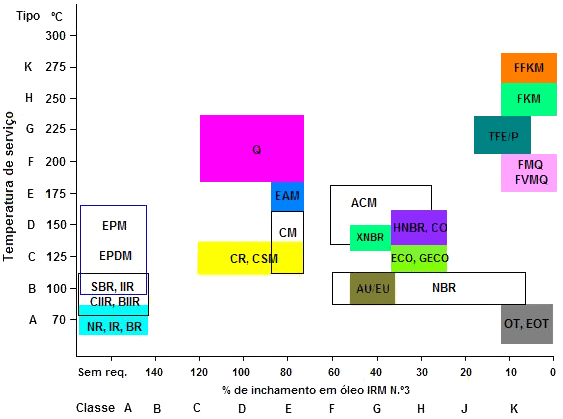

Fig. 1 – Temperatura máxima de serviço e resistência ao óleo IRM N.º3
