Dimensões e Tolerâncias das Folhas de Borracha



As dimensões características das folhas de borracha são a sua espessura (e), a sua largura (l) e o seu comprimento () (Figura 2).

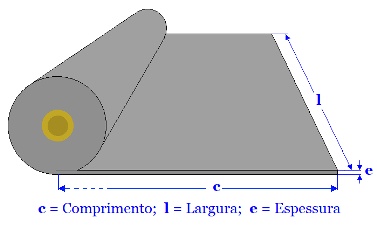

Figura 2 – Dimensões características das folhas de borracha



A largura e o comprimento das folhas de borracha dependem, fundamentalmente, dos tipos e características dos equipamentos que cada fabricante dispõe para a sua produção. Dependem, sobretudo, da largura dos equipamentos de Calandragem ou de Extrusão/Calandragem (Extrusion roller-head)  e dos equipamentos de Vulcanização: Prensa de Compressão, Prensa de Pratos Rotativos, Rotocure  ou Autoclave).

Vejamos as dimensões que são mais correntes no mercado:

1. Espessura:

As espessuras correntes vão de 1 a 50 mm. Mas são fabricadas também espessuras inferiores a 1 mm (0,5 mm, por exemplo), para diversos tipos de aplicações (folhas para embalagens, por exemplo). São também produzidas folhas com espessuras bem superiores, podendo chegar aos 100 mm (aplicadas, por exemplo, em apoios para pontes e equipamentos industriais.

2. Largura:

As larguras mais correntes vão de 1 m a 2,5 m. Alguns fabricantes oferecem larguras superiores, com Folhas de Borracha Emendadas.

3. Comprimento:

O comprimento das Folhas de Borracha depende em grande medida da sua espessura e do tipo do equipamento de vulcanização. As folhas de maior espessura são vulcanizadas em prensas de compressão; o seu comprimento é, naturalmente, mais curto. As folhas com espessuras mais baixas (até 15 mm) são comercializadas em rolos com 5, 10, 20 ou 25 metros de comprimento. As folhas de maiores espessuras são comercializadas em comprimentos inferiores, muitas vezes definidos pelas necessidades dos clientes.



Em muitas situações e para satisfação de muitos clientes, as Folhas de Borracha são unidas para ficarem de acordo com requisitos dimensionais especiais. As empresas fornecedoras de Folhas de Borracha são também solicitadas para procederem à emenda de folhas em formas cilíndricas ou formas cónicas para darem, posteriormente, origem a alguns tipos de artefactos.

Existem vários métodos para união das Folhas de Borracha. A união das folhas de borracha pode ser obtida pelos seguintes métodos:

  • Com materiais adesivos;
  • Com colas de base borracha, seguida de vulcanização;
  • Com borracha de ligação, seguida de vulcanização.

Por outro lado, a forma de unir as folhas de borracha oferece várias versões (pelo menos 14), que são ilustradas na Figura 3. Os três tipos de união atrás referidos dão origem, por outro lado, a diferentes tipos de resistência, nas mais variadas condições de serviço.

Com efeito, apesar de existirem materiais adesivos de excelente qualidade, em  diversas condições de serviço a sua adesividade é degradada, pois não resistem a pressões, a determinados níveis de temperatura e ao contacto com determinadas substâncias químicas.

Embora também apresentem algumas limitações, as uniões vulcanizadas oferecem, por regra, desempenhos muito melhores. Dos diversos tipos de união, alguns oferecem melhor desempenho em solicitações de compressão, outros oferecem um melhor desempenho em solicitações de tracção.

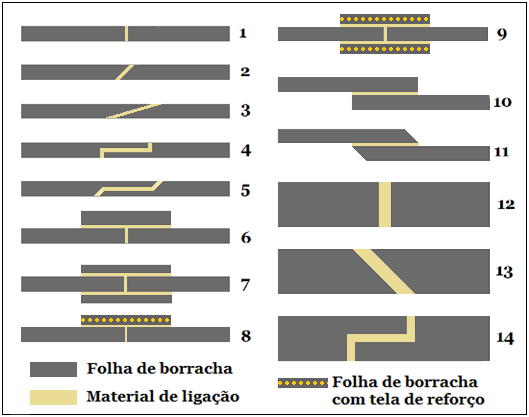

Figura 3 – Métodos mais correntes de união de folhas de borracha



Vamos, de seguida, descrever os diversos tipos de união, apresentados na Figura 3.

  • Tipo 1 – União de topo: É um tipo muito vulgar, mas a sua resistência mecânica é relativamente fraca.
  • Tipos 2 e 3 – União em bisel longitudinal: Estes dois tipos, por via de um aumento da área de contacto, conferem melhoria da resistência mecânica.
  • Tipo 4 e 5 – Uniões duplas de topo, sobrepostas: Estes tipos de união visam igualmente um aumento da resistência mecânica.
  • Tipo 6 – União com placa de reforço simples: Este tipo de união confere uma grande melhoria da resistência mecânica
  • Tipo 7 – União com dupla placa de reforço: Este tipo de união confere uma melhoria da resistência mecânica superior à anterior, como seria de esperar.
  • Tipo 8 – União com uma placa com reforço têxtil: Possuindo a placa uma tela de reforço, este tipo de união confere uma melhor resistência mecânica.
  • Tipo 9 – União com duas placas com reforço têxtil: Cada placa possui uma tela de reforço; este tipo de união confere uma ainda maior resistência mecânica.
  • Tipo 10 – União sobreposta: Tipo de união que oferece uma resistência mecânica inferior aos tipos 4 a 9.
  • Tipo 11 – União sobreposta chanfrada: Tipo de união que oferece uma resistência mecânica inferior aos tipos 4 a 9, mas idêntica ao tipo 10.



Para união de folhas com espessuras mais elevadas (superiores a 50 mm), são utilizados geralmente os seguintes tipos:

  • Tipo 12 – União de topo;
  • Tipo 13 – União em bisel longitudinal;
  • Tipo 14 – União dupla de topo, sobreposta.

Para aplicações em que estejam em causa solicitações de compressão, devem ser utilizados os tipos de união compreendidos entre 1 e 5.

Para aplicações em que estejam em causa solicitações de compressão, devem ser utilizados os tipos de união compreendidos entre 1 e 5.

Qualquer que seja o processo de união, as superfícies das Folhas de Borracha devem estar preparadas adequadamente. Bem limpas e com a sua superfície num estado adequado de rugosidade, para receberem os materiais adesivos, as colas de borracha e/ou a borracha de ligação. Estas são condições fundamentais para a obtenção das melhores uniões.



Tolerâncias Dimensionais e Normas

As tolerâncias dimensionais das Folhas de Borracha estão definidas, a nível internacional, em várias normas e pela associação americana ARPM:

  • ISO 2302-1 – Rubber – Tolerances for products Part 1: Dimensional tolerances.
  • BS ISO 2302-1 – Rubber – Tolerances for products Part 1: Dimensional tolerances.
  • DIN 7715-5 – Rubber products; dimensional tolerances, rubber sheets and products made from sheets.
  • ARPM (Association for Rubber Products Manufacturers, USA), Rubber Handbook, ARPM MO-1 (2025).



A norma ISO é, de facto, a norma mais utilizada. Na Alemanha, é também utilizada a norma nacional DIN 7715-5. Nos Estados Unidos da América do Norte prevalece o estabelecido no ARPM Rubber Handbook.



Norma ISO 2302-1

A norma ISO 2302-1 estabelece três classes de tolerâncias para a espessura e três classes de tolerâncias para a largura das folhas de borracha. São elas:

  • Tolerâncias para a espessura:
  • Classe ST1 – Precisão.
  • Classe ST2 – Alta qualidade.
  • Classe ST3 – Boa qualidade.



  • Tolerâncias para a largura:
  • Classe SW1 – Alta qualidade.
  • Classe SW2 – Boa qualidade.
  • Classe SW3 – Não crítica.



Norma DIN 7715-5

A norma DIN 7715-5 estabelece três classes de tolerâncias. São elas:

  • Classe P1 – Alta qualidade.
  • Classe P2 – Boa qualidade.
  • Classe P3 – Não crítica.



ARPM Rubber Handbook (2025)

As Folhas de Borracha estão contempladas no Rubber Handbook (ARPM MO-1, Rev. 2025) nos produtos obtidos por Calandragem. São consideradas três classes de tolerâncias para as espessuras: ST1 (Precisão), ST2 (Alta Qualidade) e ST3 (Boa Qualidade) e três classes de tolerâncias para as larguras: SW1 (Alta), SW2 (Boa) e SW3 (Não Crítica) (Tabela 52 do regulamento). Para a espessura, as tolerâncias são definidas na Tabela 53 do regulamento e para a largura as tolerâncias são definidas na Tabela 54 do regulamento.
