Características Técnicas dos Misturadores Internos

Os misturadores internos apresentam várias características que definem as diferentes marcas e modelos. Vamos analisar as várias características dos misturadores internos.

Volume total da câmara
Muitos fabricantes indicam o volume total de câmara, isto é, o volume da câmara sem considerar o volume ocupado pelos rotores (chamber volume); este volume é geralmente indicado em litros.

Volume útil da câmara
Volume útil da câmara é a diferença entre o volume total da câmara e o volume ocupado pelos rotores (net volume). Este é o volume mais importante, pois que condiciona a dimensão da carga a misturar e constitui o que designamos por capacidade de mistura.

Capacidade dos misturadores internos
Existem misturadores internos com diferentes capacidades de mistura. Esta é determinada pelo volume líquido da câmara de mistura, que é, afinal, o volume total da câmara menos o volume ocupado pelos rotores. A capacidade dos misturadores internos varia entre 0,35 litros e 620 litros; os misturadores de pequena capacidade são utilizados em trabalhos laboratoriais. Muitos fabricantes designam, como dissemos, os seus misturadores pelo volume bruto de câmara de mistura; mas o volume que de facto interessa é o volume líquido que é, como atrás se referiu, o volume total da câmara menos o volume ocupado pelo rotores.

As capacidades dos misturadores internos começaram por ser indicativas da capacidade equivalente a um certo número de misturadores abertos com 2100x610x610 mm (ou 84x24x24 polegadas) – os misturadores de maior dimensão, portanto de maior capacidade de mistura até então construídos. Assim:

• Um misturador interno “1” tinha uma capacidade horária de produção igual à de um misturador aberto com 2100x610x610 mm;
• Um misturador interno “3” tinha uma capacidade horária de produção igual à de três misturadores abertos com 2100x610x610 mm;
• Um misturador interno “9” tinha uma capacidade horária de produção igual à de nove misturadores abertos com 2100x610x610 mm, e assim sucessivamente.

Admitia-se então que um misturador aberto dessas dimensões podia produzir 300 libras/hora de composto de borracha (ou seja, cerca de 150 kg – eram sensivelmente duas cargas por hora, com cerca de 75 kg cada).

Fórmula 3

Atente-se no seguinte facto: calculando o volume da carga pela expressão acima (fórmula 3), obtém-se, para o misturador aberto com as dimensões atrás referidas, um volume de 74,2 litros, que parece comprovar a validade da expressão desenvolvida.

Surgiram também, entretanto, as classificações 1A e 1D, 3A e 3D, 11A e 11D e 24A e 24D; estas designações pretendem diferenciar o tipo de porta de descarga. A letra A simboliza portas de descarga do tipo deslizante (sliding door) e a letra D portas de descarga do tipo basculante (drop door).

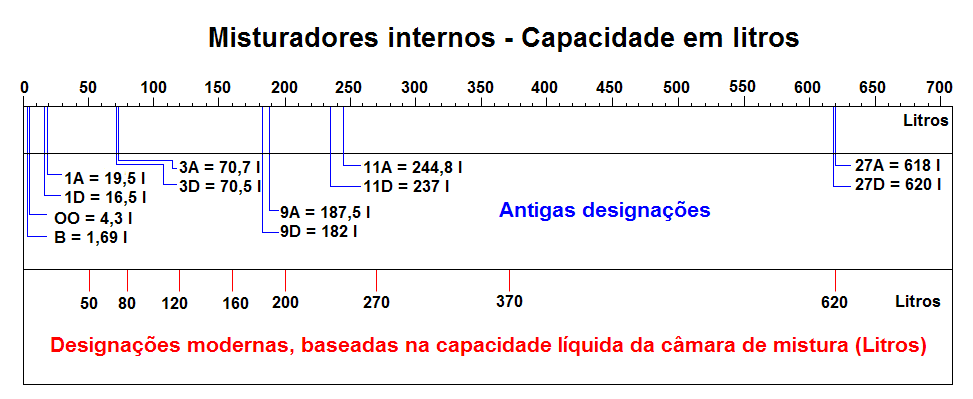

Na Figura 40 indicam-se as antigas e as modernas designações que definem a capacidade dos misturadores internos.

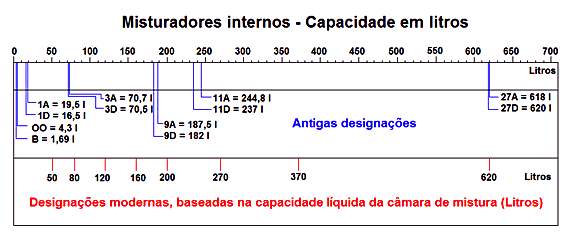

Fig. 40 – Capacidade de misturadores internos (clicar aqui para ver a figura ampliada)

Tipo e velocidade dos rotores
Já referimos que existem dois tipos de rotores: tangenciais e penetrantes. Os rotores tangenciais podem ser do tipo síncrono (com uma velocidade ou velocidade variável), e do tipo assíncrono (neste caso os rotores podem possuir dois ou três conjuntos de velocidades, mantendo-se sempre a relação entre as velocidades dos dois rotores): Quando síncronos, vimos já quais são as suas possíveis orientações. Referimos também as suas diferenças quanto ao número e tipo de pás (wings).

Nos rotores de tipo penetrante, para além da concepção das pás e seu número, existe também a possibilidade de variar a sua velocidade e de variar também a distância entre os eixos dos rotores (VIC technology – Variable Intermeshing Clearance).

Tipo de porta de descarga
Pode ser do tipo basculante ou do tipo deslizante, de acordo com o projecto do fabricante.

Pressão do pistão
É a pressão que o pistão exerce sobre a mistura contida na câmara. O pistão, também chamado calcador, pode exercer pressões da ordem de 100 bar.

Pressão da água de arrefecimento
É a pressão recomendada da água no circuito de arrefecimento, para assegurar uma eficaz remoção do calor gerado durante a mistura.

Potência de accionamento
É a potência do motor instalado no equipamento.

Dimensões
Informação relativa às várias dimensões do equipamento, para efeitos de instalação.

Peso do misturador
O peso total do equipamento; podem ser indicados pesos parcelares das várias partes do equipamento (corpo, motor e redutor). Estas informações são úteis para um correcto projecto da sapata de instalação e das estruturas de suporte.

No Quadro 5 mostram-se algumas características típicas relativas a misturadores internos disponíveis no mercado.
