Aparelhos de Apoio Elastoméricos


Aparelhos de apoio Elastoméricos

Neste tipo de aparelhos de apoio o componente elastomérico desempenha um papel determinante, no suporte de cargas verticais permanentes e acidentais, na transmissão de cargas horizontais nas direcções longitudinal e transversal, com ou sem resposta elástica, na acomodação de deslocamentos horizontais, nas direcções longitudinal e transversal e de pequenas a médias rotações (2 a 30 mrad). Obviamente com as limitações decorrentes das suas dimensões, do tipo de elastómeros utilizado no seu fabrico, tipo de construção (com ou sem reforço de chapas de aço ou de outros materiais), variantes na limitação ou ampliação de movimentos e também nos seus processos de instalação. Este tipo de apoios pode suportar cargas com valor não superior a 22.000 kN (2.240 ton); acomodam deslocamentos segundo as direcções dos três eixos, x, y e z; o deslocamento segundo o eixo z deve ser muito pequeno. Podem surgir restrições nestes deslocamentos, o que depende da adição de certos tipos de dispositivos de limitação ou mesmo da própria forma de fixação do aparelho de apoio. Dependendo das suas características construtivas, podem apresentar valores de rotação máximos da ordem de 30 mrad. Uma variante construtiva deste tipo de aparelhos de apoio pode acomodar rotações de 40 mrad (Figura 8). É a diferente disposição das chapas de aço que permite esta ampliação na acomodação de rotações.

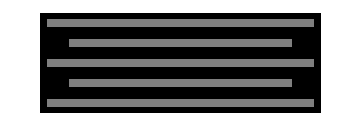

Figura 8 – Aparelho de apoio elastomérico que acomoda rotações de 40 mrad



Um outro tipo de aparelho de apoio que sai um tanto fora dos tipos mais correntes é o aparelho de apoio de borracha, cintado ou laminado, com núcleo de chumbo (Figura 9). A introdução do núcleo de chumbo confere ao apoio uma elevada capacidade de amortecimento (damping), característica muito útil no isolamento anti-sísmico.

Figura 9 – Aparelho de apoio elastomérico, com núcleo de chumbo



A norma EN 1337-3:2005 – Structural bearings – Part 3: Elastomeric bearings estabelece seis tipos de aparelhos de apoio elastoméricos (A, B, C, D, E e F), os quais são mostrados na Figura 10. As suas características fundamentais são as seguintes:

  • Aparelhos de apoio do Tipo A:

Possuem apenas uma chapa de aço de reforço (são mono-cintados ou mono-laminados.

  • Aparelhos de apoio do Tipo B:
Possuem duas ou mais chapas de aço de reforço (são designados por apoios cintados ou laminados).
  • Aparelhos de apoio do Tipo C:

Os apoios propriamente ditos possuem duas ou mais chapas de aço de reforço (são designados por apoios cintados ou laminados) e possuem ainda duas placas em aço, de maior espessura, nas suas faces superior e inferior. As superfícies exteriores destas placas podem ser perfiladas, de forma a facilitar a sua fixação (variante 1), ou a fixação pode ser efectuada por cavilhas ou por parafusos (variante 2).

  • Aparelhos de apoio do Tipo D:

Neste tipo de apoios existe um sistema de deslizamento, em que a placa do material deslizante (PTFE ou UHMWPE) está ligada ao revestimento elastomérico do apoio.

  • Aparelhos de apoio do Tipo E:

Os apoios deste tipo possuem, na sua face superior, uma placa exterior em aço com um rebaixamento, onde é inserida e ligada uma placa do material deslizante (PTFE ou UHMWPE).

  • Aparelhos de apoio do Tipo F:

Este tipo de apoio elastomérico consiste numa placa ou tira de elastómero, sem qualquer elemento de reforço.

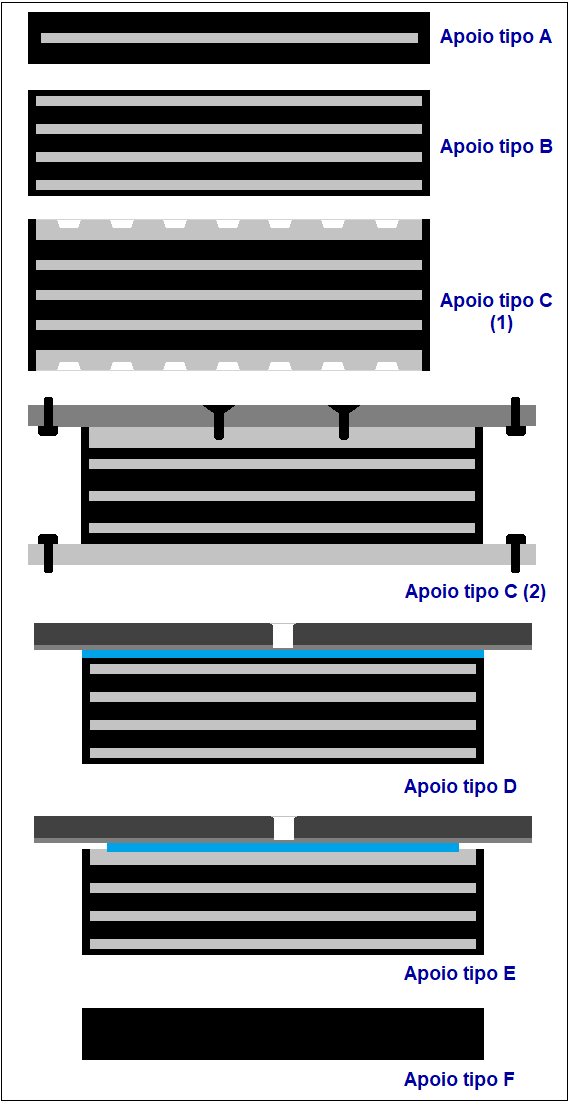

Figura 10 – Aparelhos de apoio elastoméricos, dos tipos A, B, C, D, E e F, de acordo com a norma EN 1337-3:2005 – Structural bearings – Part 3: Elastomeric bearings
