Navegación
Ya mencionamos que, de acuerdo con el proceso utilizado, el tejido se puede recubrir en una de sus caras o en las dos (en un paso o en dos pasos). El espesor del recubrimiento es muy variable – depende evidentemente de las aplicaciones, pero varía, por lo general, entre 0,05 y 1,0 mm.
Otra característica importante es el ancho del tejido a recubrir; este ancho está, de alguna manera, limitado por la capacidad del equipo disponible.
La solución del compuesto de caucho se prepara de la misma manera que los pegamentos, tal como ya lo vimos en Materiales para Recauchutado. Cada tipo de caucho exige un determinado tipo de solvente o mezcla de solventes. Las soluciones de compuesto de caucho pueden, en muchas situaciones, y para aumentar si tiempo de vida, ser producidas en sistemas de dos componentes (sistemas A+B), soluciones que se mezclan en el momento de su utilización.
Existen equipos preparados para este tipo de sistemas y poseen dispositivos de mezcla de los dos componentes. En el Cuadro 1 se indican, para algunos tipos de cauchos, los solventes comúnmente utilizados y también los aditivos que proporcionan una mayor adhesión al sustrato textil.
Cuadro 1 – Tipo de caucho, solventes y agentes de adherencia |
||
| Tipo de caucho | Solvente (1) |
Agente de adherencia |
| Caucho natural (NR -Látex) | Suspensión acuosa | – |
| Caucho Natural (NR) | Hidrocarburos alifáticos probablemente mezclados con tolueno | Solución, en acetato de etilo, de tio fosfato de tri p-iso fenil cianuro (2) |
| Estireno Butadieno (SBR) | Hidrocarburos alifáticos | |
| Policloropreno (CR) | Tolueno, posiblemente en mezcla con hidrocarburos alifáticos | |
| Acrilonitrilo butadieno (NBR) | Tolueno | |
| Isobutileno Isopreno (IIR) | Hidrocarburos alifáticos | |
| Poliuretano (AU o EU) | Sistemas sin solventes, mono o bi componentes – Dimetilformamida | |
| Sulfonato cloro polietileno (CSM) | Tolueno en mezcla con butanol | – |
| Silicona (Q) 1- tipo LSR | No ocupa solventes | Mezcla de un órgano polisiloxano con una resina de órgano hidrogenpolisiloxano, un catalizador de platina (vulcanización con peróxido) |
| Silicona (Q) 2- tipo HCR | Tolueno, xileno | |
| Fluoro silicona (FQM) | Metil isobutil cetona o metil etil cetona | Vinil silano |
| Fluoro silicone líquido (F-LSR) (sistema A+B) | – | – |
| (1) La viscosidad de las soluciones de caucho no puede ser muy alta. Viscosidad elevada perjudica la penetración en los tejidos y tiene efectos negativos en los valores de la adherencia.
(2) El agente de adhesión se debe añadir en el último instante, pues que después del momento en que es añadido el tiempo de vida del compuesto es de alrededor de 2 horas, dependiendo de la temperatura y del contenido de humedad ambiente. Cuando se aplican más de una capa de recubrimiento, el isocianato se adiciona tan solo en la primera camada. |
||
Valores de adherencia de 1,4 a 2,5 kg por centímetro son comunes. Pero, un incremento en los valores de adherencia disminuye la resistencia al desgarre, por lo que hay que definir la mejor solución de compromiso.

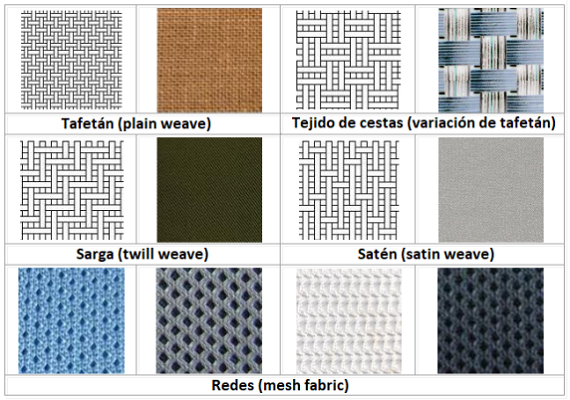

En el Cuadro 2 se muestran algunas contexturas de tejidos utilizados en operaciones de Recubrimiento (contexturas básicas de los tipos tafetán, tejido de cestas, sarga, satén y redes).

La superficie del recubrimiento puede ser plana o poseer algún tipo de grabado; la grabación se aplica en el proceso de vulcanización. En una vulcanización en autoclave, el grabado se puede hacer por medio del material separador; en una vulcanización en Rotocure, el grabado se puede hacer por una cobija de grabación, adecuada al efecto.

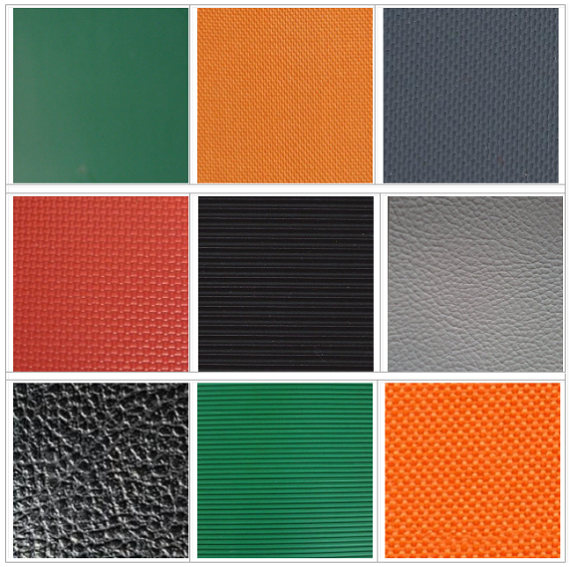

En el Cuadro 3 se presentan algunos tipos de grabaciones.

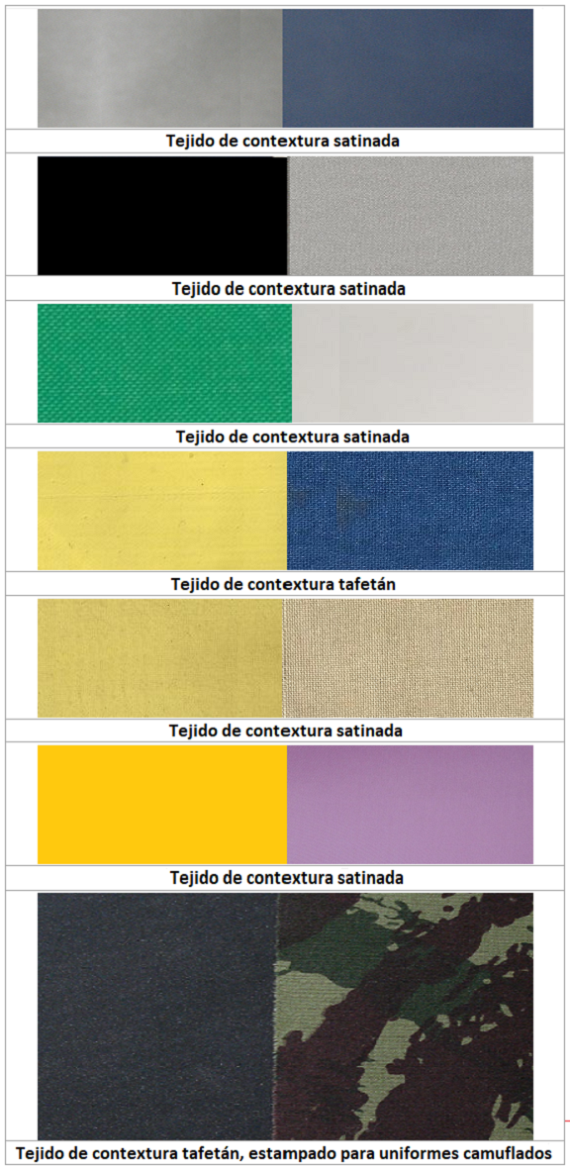

En el Cuadro 4 se enseñan algunos tipos de tejidos y de recubrimientos obtenidos por estos procesos.

El tejido camuflado recubierto con caucho negro en una de las caras, se fabricó para el Ejercito Portugués por la empresa Fabrica Portuense de Borracha, SA – Fapobol, empresa ya cerrada. El recubrimiento se aplicaba por esparcimiento, en dos capas, y después se vulcanizaba en horno de aire caliente (proceso esquemáticamente ilustrado en la Figura 6).

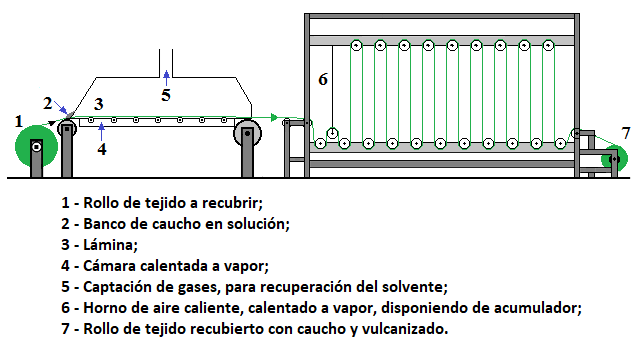

Figura 6 – Línea de producción de tejido camuflado recubierto con caucho. (técnica de esparcimiento). (Hacer clic para ver mayor imagen)
La aplicación de la 2ª capa y la vulcanización se hacían en régimen continuo.
Otra empresa, Pereira & Brito, Lda., empresa también ya cerrada, produció el mismo artículo por un proceso de calandrado, seguido por vulcanización en Rotocure (proceso esquemáticamente ilustrado en la Figura 7).

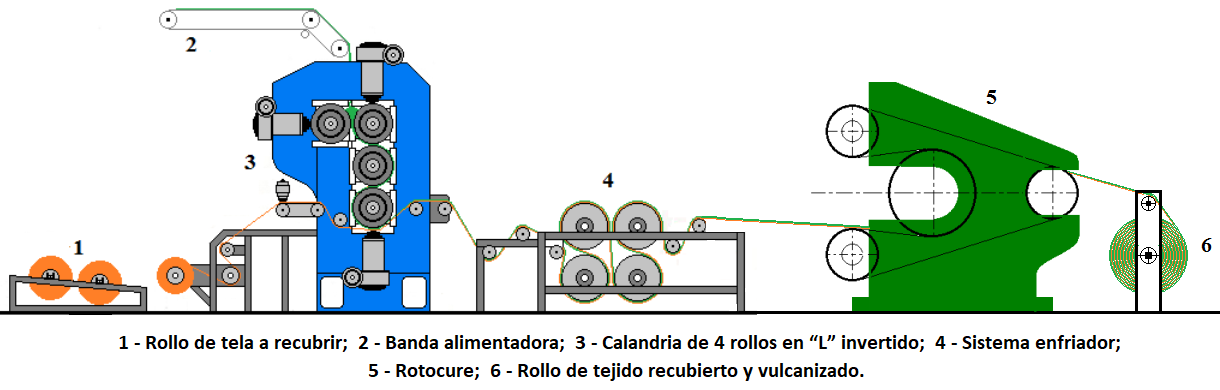

Figura 7 – Línea de producción de tejido camuflado recubierto con caucho (técnica Calandrado – Rotocure). (Hacer clic para ver mayor imagen)
La generalidad de las telas presentadas en el Cuadro 4 fue producida por la empresa Pereira & Brito, Lda., esta empresa suministraba también tejidos revestidos con caucho para el fabrico de botes inflables con destino a la Armada Portuguesa.
