Moldes para Moldeo por Transferencia
Los moldes de Transferencia poseen una concepción un poco diferente. En la Figura 32 presentamos, de forma esquemática, el funcionamiento de este tipo de moldes.

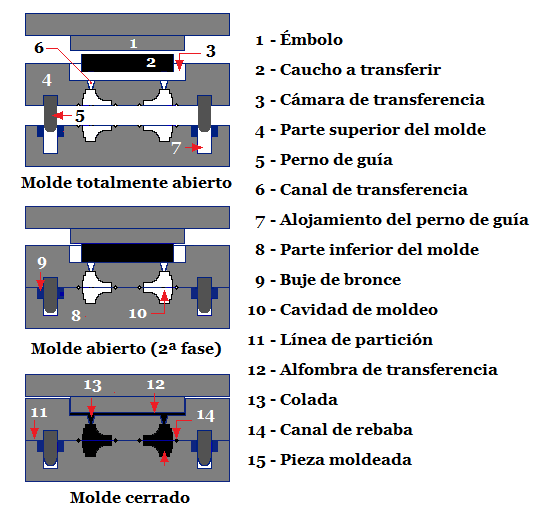

Figura 32 – Molde para proceso de moldeo por transferencia (esquemático)
Como se puede ver, el molde se compone de 3 partes:
- Un bloque superior (1), que actúa como un émbolo al comprimir el compuesto de caucho (2) que se coloca en la cámara de transferencia (3);
- La parte superior del molde (4), en donde se encuentra, en su fase superior, la cámara de transferencia (3);
- La parte inferior del molde (8).
En las partes superior (4) y inferior (8) del molde se forman las varias cavidades de moldeo (10). La comunicación de la cámara de transferencia con las cavidades se hace por medio de los canales de transferencia (6).
Por el efecto de la fuerza de cierre de la prensa, el émbolo fuerza el compuesto de caucho (2) a pasar a través de los canales de transferencia, para las cavidades del molde. El volumen del compuesto de caucho (2) debe ser tal que debe llenar todas las cavidades del molde y dejar una alfombra de caucho (15), con el menor espesor posible, en el fondo de la cámara de transferencia.
Con la abertura de la prensa, la parte superior se separa de la parte intermedia y esta de la parte inferior, lo que va a permitir la remoción de las piezas vulcanizadas (12) y el tapete formado en la cámara de transferencia (este también ya vulcanizado).
Si la prensa dispone de un sistema compuesto por un cilindro (hidráulico o neumático) con un pistón, que posee un émbolo en su extremidad y una cámara de transferencia, el bloco superior del molde deja de existir, así como la cámara de transferencia ubicada en la placa superior del molde (Figuras 33 y 34). Así, va a ser el émbolo existente en la extremidad del pistón de la prensa que va a efectuar la transferencia del caucho existente en la cámara de transferencia para las cavidades del molde. Por lo general, este tipo de prensas posee émbolos y cámaras de transferencia de distintos diámetros, para satisfacer los variados tipos de moldes que sea necesario ocupar.

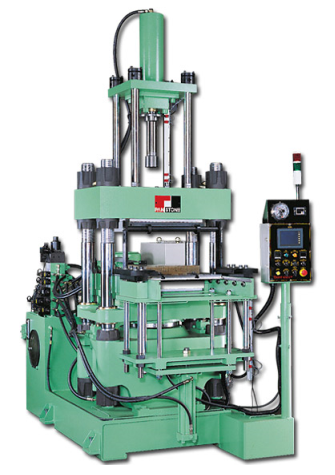

Figura 33 – Prensa de colunas, de transferencia, que dispone de cilindro con pistón y émbolo. Posee también cámara de transferencia. Cortesía de la Empresa PanStone Europe, Wrexham (UK)
Figura 34 – Prensa que posee un cilindro con pistón, un émbolo en su extremidad y una cámara de transferencia (esquemático)
Este proceso de moldeo se utiliza normalmente para la producción de artefactos de pequeña dimensión, geometría mas compleja y, por eso, difíciles de desbarbar. Este tipo de molde posee, en general, un número elevado de cavidades.
