Las prensas de vulcanización utilizadas en los procesos de moldeo son caracterizadas por las cinco principales concepciones de construcción.
Pero, y así como lo describimos en la página anterior de este tema, los tipos de construcción más utilizados son las construcciones: Bastidor, Columnas y Bastidor en C.
En la Figura 42 se muestran, en representaciones esquemáticas, los cinco tipos de prensas.
Figura 42 – Los cinco tipos principales de construcción de prensas
En las Figuras 43 a 47 se muestran ejemplos de estos cinco tipos de construcciones de prensas.

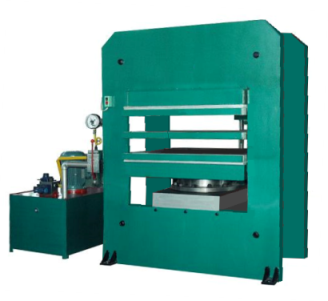

Figura 43 – Prensa con estructura del tipo Bastidor (Frame type)

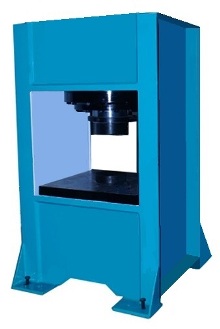

Figura 44 – Prensa con estructura del tipo Bastidor H (H frame type)

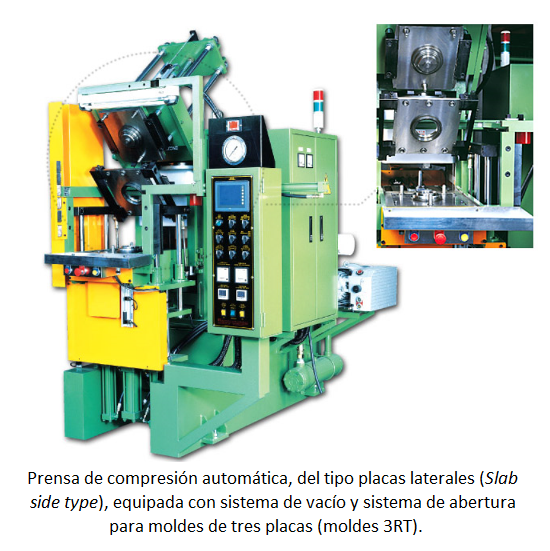

Figura 45 – Prensa con estructura del tipo Placas Laterales
(Cortesía de la empresa PanStone Europe, Wrexham, UK)
Figura 46 – Prensa con estructura de Columnas
(Cortesía de la empresa PanStone Europe, Wrexham, UK)
Figura 47 – Prensa con estructura de Bastidor C (C frame type)
(Cortesía de la empresa PanStone Europe, Wrexham, UK)
Las prensas de compresión, sea cual sea su tipo de construcción, pueden utilizar dos tipos de moldes:
El molde para moldeo por transferencia puede tener su proceso de fabrico más sencillo si la prensa de vulcanización está equipada con un pistón hidráulico y una cámara para transferencia del compuesto de caucho (ver la Figura 47). Con este tipo de prensa, el molde de transferencia posee apenas dos placas, como se puede observas en la Figura 34, en esta página.
