Cabeças Angulares

Neste tipo de cabeças, o eixo do fuso faz um determinado ângulo com a direcção do extrudido. Quando esse ângulo é de 90º, temos a chamada cabeça recta. Com este tipo de cabeça é possível produzir extrudidos com inserções têxteis ou metálicas; é o caso do revestimento de cabos eléctricos e da inserção de fitas de aço perfuradas em perfis para a indústria automóvel (Figuras 20 e 21).

Este tipo de cabeça pode ser apetrechado com um segundo sistema de desgasificação, o que permite eliminar o ar, que de outro modo, ficaria retido sob a camada de borracha.

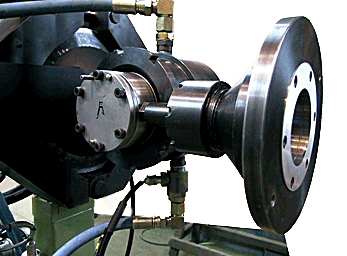

Fig. 20 – Cabeça angular recta (90º), para obtenção de
extrudido com inserções têxteis ou metálicas
(cortesia de KCM, S.L., Espanha)

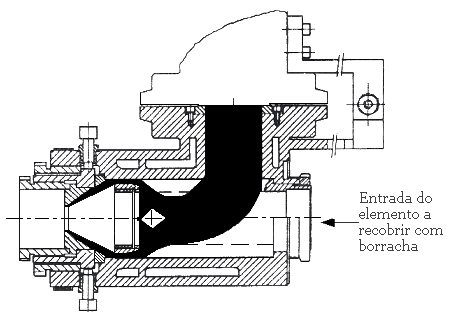

Fig. 21 – Cabeça angular recta (90º) esquemático
(cortesia de KCM, S.L., Espanha)
