Tipos de glandes

Existem vários tipos de glandes, como se mostra na Figura 11.

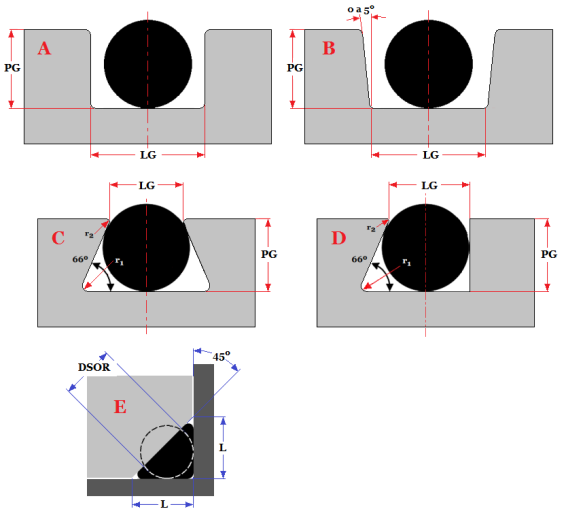

Figura 11 – Os vários tipos de glandes (A a E)

São os seguintes tipos:

A – Rectangular;

B – Trapezoidal aberta;

C – Trapezoidal fechada (“em cauda de andorinha” ou Dovetail);

D – Trapezoidal fechada (“semi-cauda de andorinha” ou Half Dovetail);

E – Esmagamento triangular.

No Quadro 5 são apresentadas as recomendações de várias empresas fabricantes de O-Rings para as dimensões características dos vários tipos de glandes e que variam, obviamente, com a dimensão dos O-Rings. Recomenda-se, portanto, a consulta das tabelas fornecidas pelo fabricante dos O-Rings utilizados.

Tipos de glande – Aplicações

Glandes dos tipos A e B (ver Figura 11)

Para aplicações industriais, em geral.

Glande tipo C e D (ver Figura 11)

Para aplicações em que o posicionamento do O-Ring na glande facilite a operação de montagem e desmontagem do sistema e a sua manutenção.

Glande do tipo E (ver Figura 11)

Utilizada sobretudo nos casos em que a execução de glandes dos outros tipos apresenta custos elevados.

Combinação recomendada no projecto O-Ring/Glande

Para efeitos de projecto, devem ser sempre consideradas as seguintes regras:
