Equipamentos para Tratamento

Os equipamentos para tratamento de telas ou cords são relativamente complexos, incorporando vários sistemas, para além da instrumentação de controlo. Na Figura 19 mostra-se uma unidade para tratamento de lonas.

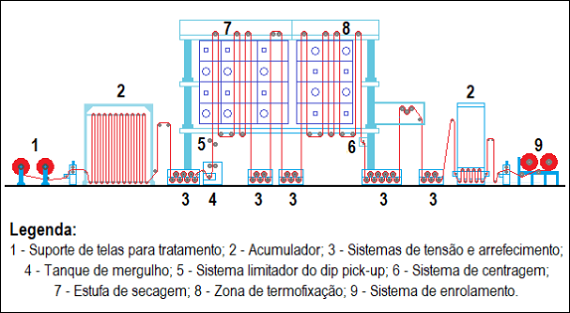

Figura 19 – Unidade para tratamento de telas.

Esta unidade é constituída pelo suporte de telas para tratamento (1), por dois sistemas acumuladores, um no início do processo e outro no fim do mesmo (2), de vários sistemas de tensão e arrefecimento (3), por uma cuba de mergulho, com sistema raspador de excesso de banho (4), um sistema limitador do dip-pick-up (5), um sistema de centragem (6), uma estufa de secagem (7) e uma zona de termofixação (8) e, finalmente, um sistema de enrolamento (9). Este, o sistema oferecido pela empresa indiana Swastik.

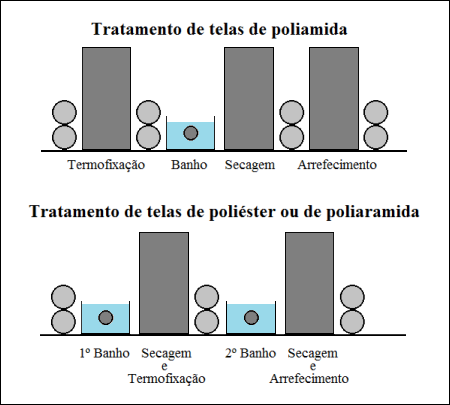

Outras empresas oferecem sistemas algo diferentes, como é o caso da empresa americana Litzler, como de mostra na Figura 20. Sistema para o tratamento de telas de nylon, de poliéster e de poliaramida.

Figura 20 – Tratamento de telas de poliamida, poliéster e poliaramida (Sistema Litzler)
