Sistema de Adesão a Seco RFS (Dry-Bonding System)

Neste sistema de adesão, os agentes que promovem a adesão Fibras-Borracha são adicionados ao composto de borracha. Da composição do composto de borracha fazem parte Resorcina (2,5 PHR), um dador de Formaldeído (normalmente é Hexametileno tetra-amina (HMTA) ou Hexametoxi metil melamina (HMMM) (1,5 PHR) e Sílica 15 PHR ou 25-30 PHR, quando se trate de borrachas CR ou NBR.

A formação da resina de Resorcina Formaldeído tem lugar durante o processo de vulcanização e então migra para a interface Borracha-Fibra, estabelecendo uma forte adesão entre os dois materiais. O papel desempenhado pela sílica em todo o processo não é bem conhecido, embora se admita que o seu efeito retardador da vulcanização permita um acréscimo de tempo para a reacção da resorcina com o formaldeído. Este é o chamado Sistema RFS – Resorcina Formaldeído Sílica.

O sistema de vulcanização deve ter Enxofre como agente de vulcanização e a utilização de ultra aceleradores é contra indicada. O acelerador CHBS (N ciclo hexilo-2-benzotiazilo sulfenamida) com ou sem acelerador secundário (a existir pode ser DPG – difenil guanidina), proporcionam bons valores de adesão.

Este processo é aplicado com a generalidade das fibras e das borrachas. No entanto, com poliéster deve ser utilizado HMMM como dador de formaldeído, pois que a utilização de HMTA degrada as fibras de poliéster, por reacções de aminólise com as ligações éster.

O processo de vulcanização deve ocorrer a temperaturas compreendidas entre 140 e 160ºC.

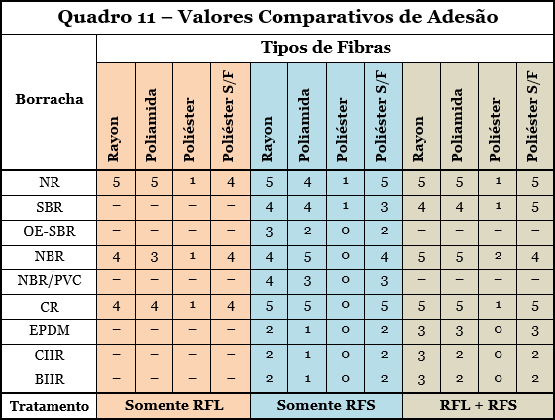

No Quadro 10 apresenta-se uma comparação dos valores de adesão entre os diversos tipos de borracha e os diversos tipos de materiais têxteis, para várias hipóteses de tratamento.
