Cabezas Angulares

En este tipo de cabezas, el eje del husillo hace un determinado ángulo con la dirección del extrudido. Cuando ese ángulo es de 90°, tenemos la llamada cabeza recta. Con este tipo de cabeza es posible producir extrudidos con inserciones textiles o metálicas; es el caso del revestido de cables eléctricos y de la inserción de tiras de acero perforado en perfiles para la industria automóvil (Figuras 20 y 21).

Este tipo de cabeza se puede equipar con un segundo sistema de desgasificación, lo que permite eliminar el aire que, de otro modo, se quedaría retenido bajo la camada de caucho.

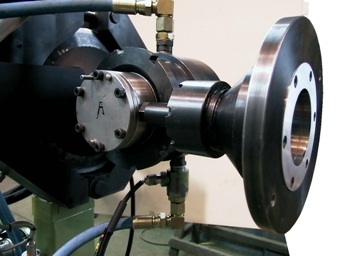

 Fig. 20 – Cabeza angular recta (90°), para obtención de extrudido con inserciones textiles o metálicas. (Cortesía de KCM, S.L., España)

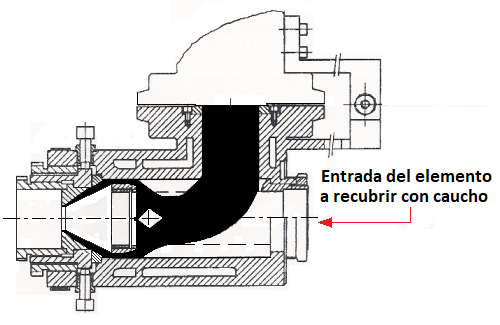

 Fig. 21 – Cabeza angular recta (90°) esquemático (Cortesía de KCM, S.L., España)
