Extrusoras con Bomba de Engranajes (Gear Pump)
En 1978 se empezaron a utilizar las bombas de engranajes en la extrusión de materiales termoplásticos. Las bombas de engranajes son bombas de desplazamiento positivo, normalmente instaladas entre el cuerpo de la extrusora y la cabeza (Figura 32).

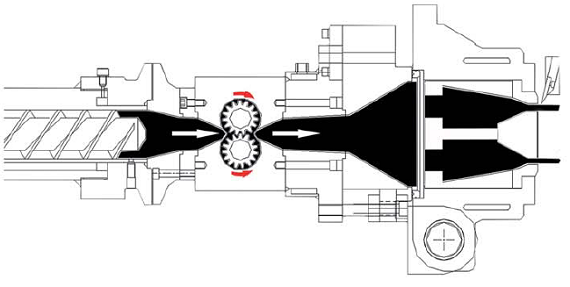

Fig. 32 – Bomba de engranajes instalada en una extrusora
(Cortesía de Barwell Global, LTD, Inglaterra)
En la Figura 33 tenemos la misma representación, pero con los componentes cuerpo de la extrusora, bomba de engranajes y cabeza de extrusora bien individualizados.
Fig. 33 – Bomba de engranajes instalada en una extrusora – su instalación
(Cortesía de Barwell Global, LTD, Inglaterra)
La Figura 34 muestra una bomba de engranajes con más detalle.
Fig. 34 – Bomba de engranajes (detalle) (Cortesía de Barwell Global, LTD, Inglaterra)
La utilización de la bomba de engranajes proporciona:
- Un comienzo más rápido de la operación de extrusión;
- Un control de presiones más preciso;
- Valores mucho menores de contrapresión;
- Extrudidos dimensionalmente más precisos y uniformes;
- Menores tensiones de corte;
- Un aumento en el rendimiento de la extrusora;
- Temperaturas de procesamiento más bajas;
- Menor consumo de energía;
- Aumento del tiempo de vida del husillo y del recubrimiento interior del cuerpo de la extrusora;
- Reducción de las mermas.
Pero, las bombas de engranajes presentan algunas desventajas:
- Costo del sistema muy elevado;
- Costos de mantenimiento relativamente elevados;
- Dificultades de instalación en algunos tipos de extrusoras.
Las bombas de engranajes se instalan en extrusoras de husillo de alimentación a frío. Las extrusoras de esta nueva generación de preformadoras Barwell son de tipo husillo; la Figura 35 muestra la extrusora preformadora con la bomba de engranajes Modelo BPP320.

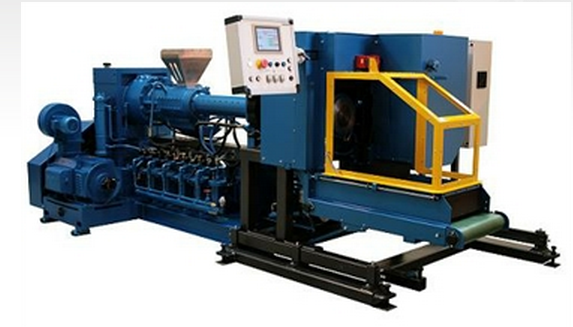

Fig. 35 – Extrusora preformadora con bomba de engranajes, modelo BPP320
(Cortesía de Barwell Global, LTD, Inglaterra)
La Figura 36 muestra los caudales de varias extrusoras de preformado en función del número de revoluciones por minuto de la bomba de engranajes instalada. Esa variación es, como se puede ver, lineal. Se debe señalar que, a una subida en el número de rpm de la bomba de engranajes, corresponde una subida en del número de rpm del husillo, de manera a mantenerse el compuesto de caucho bajo presión y a la extrusora, bomba de engranajes y la cabeza de la extrusora llenas de caucho.
Fig. 36 – Caudales de variados modelos de extrusoras equipadas con bomba de engranajes, en función su número de rotaciones por minuto.
(Cortesía de Barwell Global, LTD, Inglaterra)
