Extrusora con Dado Móvil Asistido por Computadora

Esta tecnología es basada en un fenómeno bien conocido de las técnicas de extrusión de tubos y mangueras: al inicio de la operación, en la fase de centrado del dado con el macho – y mientras el dado no está bien centrado, el tubo que se sale de la extrusora tiende a curvarse para el lado de la pared más fina.

La empresa Iddon Brothers, Ltd. (Leyland, Inglaterra) desarrolló, desde mediados de la década de 70, el concepto de dado móvil, inicialmente con mando manual, pero que evolucionó, en 1981, para un mando neumático. Los desarrollos prosiguieron y en 1984 se aplicó un mando por microprocesador. En este proyecto también participó la empresa británica Monsanto, y luego se desarrolló la tecnología para aplicar fibras cortas como material de refuerzo.

Este proceso fue utilizado con suceso en la producción de manqueras de caucho, reforzado con fibras cortas de la empresa Monsanto, designadas por Santoweb. El proceso permite el fabrico de mangueras para radiadores de vehículos automóviles, los cuales poseen configuraciones con varias curvas (Figura 38).

Fig. 38 – Varios tipos de mangueras para radiadores de automóviles, obtenidas por el proceso de cabeza móvil.

Esta tecnología utiliza una cabeza especial, en la cual la posición del dado se puede desplazar en dos direcciones de un referencial X-Y, aislada o simultáneamente. Estos pequeños desplazamientos provocan que el dado quede descentrado con respecto al macho, facilitando o dificultando el flujo de caucho, con el consiguiente encorvamiento a la salida de la matriz. El mando del dado es hidráulico y si programado de forma adecuada, permitirá la obtención de formas más complejas.

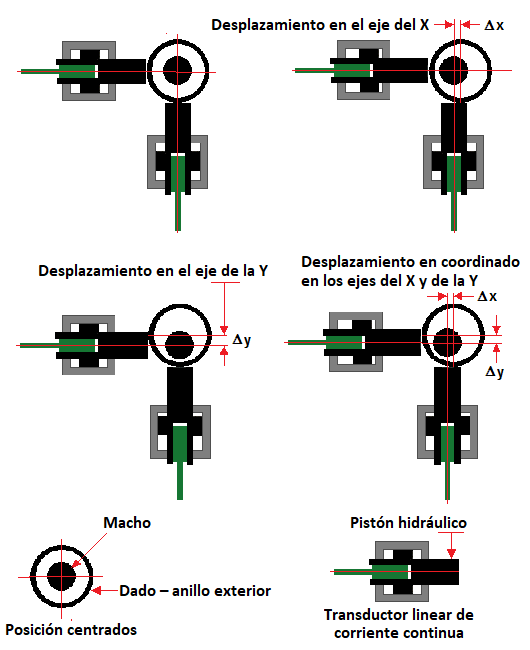

En la Figura 39 se presenta, de forma esquemática, el principio en que está basada esta técnica.

Fig. 39 – Extrusión con dado móvil asistido por computadora
