Moldes para moldagem por transferência
Os moldes de transferência possuem uma concepção algo diferente. Na Figura 32 apresentamos, de forma esquemática, o funcionamento deste tipo de moldes.
Figura 32 – Molde para processo de moldagem por transferência (esquemático)
Como se pode observar, o molde compõe-se de três partes:
- Um bloco superior (1), que actua como um êmbolo ao comprimir o composto de borracha (2) que é colocado na câmara de transferência (3);
- A parte superior do molde (4), onde se encontra, na sua face superior, a câmara de transferência (3);
- A parte inferior do molde (8).
As partes parte superior (4) e parte inferior (8) do molde formam as várias cavidades de moldagem (10). A comunicação da câmara de transferência com as cavidades é feita através dos canais de transferência (6).
Pelo efeito da força de fecho da prensa, o êmbolo força o composto de borracha (2) a passar através dos canais de transferência para as cavidades do molde. O volume do composto de borracha (2) deve ser tal que deve encher todas as cavidades do molde e deixar um tapete de borracha (15), com a menor espessura possível, no fundo da câmara de transferência.
Com a abertura da prensa, a parte superior separa-se da parte intermédia e esta da parte inferior, o que vai permitir remover as peças vulcanizadas (12) e o tapete formado na câmara de transferência (este também no estado de vulcanizado).
Se a prensa dispuser de um sistema composto por um cilindro (hidráulico ou pneumático) com um pistão, que possui um êmbolo na sua extremidade e uma câmara de transferência, o bloco superior do molde deixa de existir, bem como a câmara de transferência existente na placa superior do molde (Figuras 33 e 34). Será pois o êmbolo existente na extremidade do pistão da prensa a efectuar a transferência da borracha existente na câmara de transferência para as cavidades do molde. De um modo geral, este tipo de prensas possui êmbolos e câmaras de transferência de vários diâmetros, para satisfazer os diversos tipos de moldes que venham a ser utilizados.

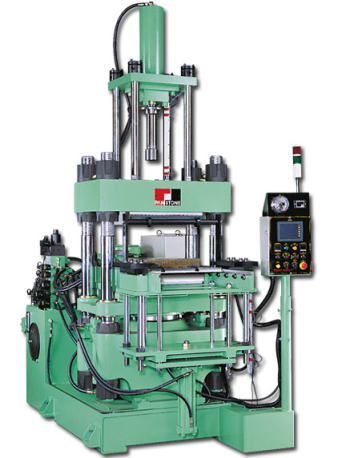

Figura 33 – Prensa de colunas, de transferência, que dispões de cilindro com pistão e êmbolo. Possui ainda câmara de transferência. Cortesia da Empresa PanStone Europe Wrexham (UK).
Figura 34 – Prensa que possui um cilindro com pistão, um êmbolo na sua extremidade e uma câmara de transferência (esquemático)
Este processo de moldagem é normalmente utilizado para a produção de artefactos de pequena dimensão, geometria mais complicada e, portanto, mais difíceis de rebarbar. Este tipo de molde possui, em geral, um número elevado de cavidades.
