Prensas de Vulcanização

As prensas de vulcanização utilizadas nos processos de moldagem são caracterizadas pelas cinco principais concepções de construção:

Porém, e tal como foi descrito na anterior página deste tema, os tipos de construção mais utilizados são as construções Moldura, Colunas e Placas Laterais em Forma de C.

Na Figura 42 são mostradas, em representações esquemáticas, os cinco tipos de prensas.

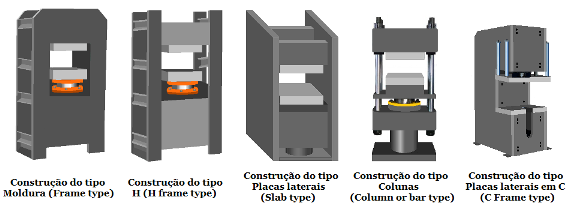

Figura 42 – Os cinco principais tipos de construção de prensas

Nas Figuras 43 a 47 são mostrados exemplos destes cinco tipos de construção de prensas.

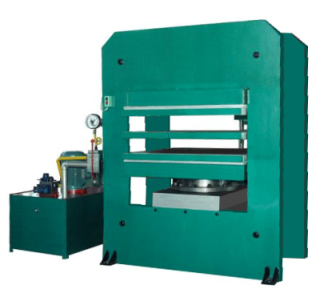

Figura 43 – Prensa com estrutura do tipo Moldura (Frame type),

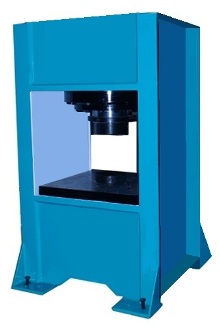

 Figura 44 – Prensa com estrutura do tipo H (Supostamente de fabrico nacional)

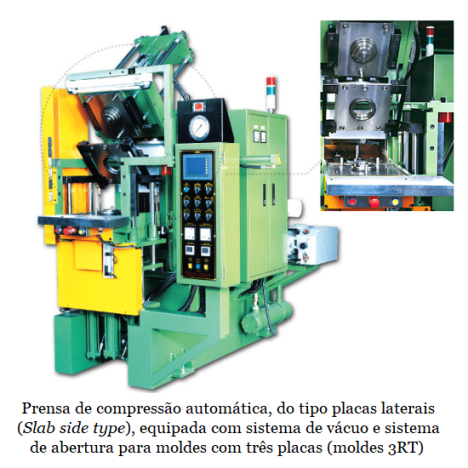

Figura 45 – Prensa com estrutura de placas laterais Cortesia da Empresa

PanStone Europe Wrexham (UK).

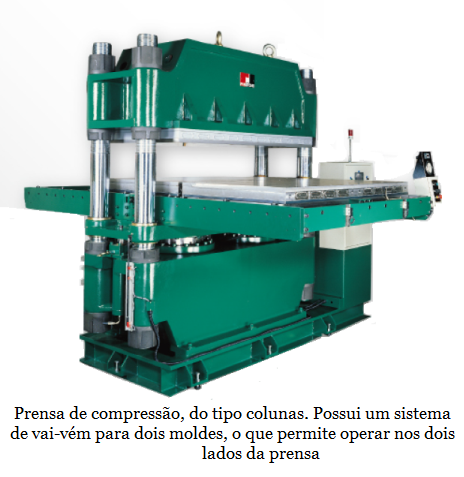

Figura 46 – Prensa com estrutura de colunas. Cortesia da Empresa

PanStone Europe Wrexham (UK).

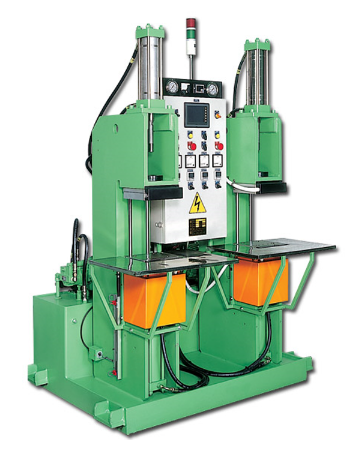

Figura 47 – Prensa com estrutura de placas laterais, em C

Cortesia da Empresa PanStone Europe Wrexham (UK).

As prensas de compressão, qualquer que seja o seu tipo de construção, podem utilizar dois tipos de moldes:

O molde para moldagem por transferência pode ter o seu processo de construção simplificado se a prensa de vulcanização estiver apetrechada de um pistão hidráulico e de uma câmara para transferência do composto de borracha (veja-se a Figura 6). Com este tipo de prensa, o molde de transferência possui apenas duas placas, como pode ser observado na Figura 34, nesta página.
